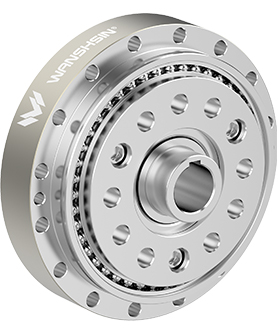

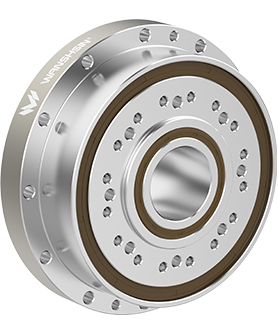

WF4CF-DA系列

WF4CF-DA系列结构紧凑,高结构刚性,优良的定位精密和旋转精度
概述
  • 结构紧凑
  • 高刚性
  • 中空轴型
  • 优良的定位精密和旋转精度
扭矩范围245-1615N.m,适合高精度高刚性的机器人和自动化设备等应用。
特点
技术参数
目录册
产品特点
  • 高结构刚性
    硬齿面结构,专业齿轮修型,产品整体刚度提升15%产品
  • 结构紧凑
    传动比大:单级传动替代多级传动,结构紧凑空间利用率更高
  • 高精度
    背隙可稳定控制在1arcmin以内(特殊定制可以控制在30arcsec以内)
  • 更高耐久性
    高硬度齿面工艺,耐磨性更佳
  • 更高效率
    效率相对于知名RV厂家同框号产品提升5%
  • 产品种类齐全
    接口尺寸覆盖市场上主流国际著名品牌,可专业化定制
产品系列参数表

型号 减速比 额定载荷
N.m
稳定转速
r/min
背隙
arcmin
定位精度
arcmin
使用寿命
h
产品刚度
Nm/arcmin
瞬间允许最大转速r/min 加速制动扭矩
N.m
最大倾覆力矩
N.m
瞬时允许最大扭矩加速制动扭矩
N.m
最大轴向力
N
DA025 41 245 1750 P0-P2 1.5 8000 49 3000 515 1764 1102.5 3920
59
89
119
DA045 29 460 1750 P0-P2 1.5 8000 108 3000 1158 3332 2070 5194
41
59
89
119
DA080 29 835 1750 P0-P2 1.5 8000 196 3000 2505 4312 3757.5 7840
41
59
89
119
DA100 41 1000 1750 P0-P2 1.5 8000 258 3500 2550 4500 3950 8000
59
89
119
DA125 29 1225 1750 P0-P2 1.5 8000 325 3500 3062 4500 4125 8000
41
59
89
119
DA165 41 1615 1750 P0-P2 1.5 8000 392 3000 4043 7840 7267.5 14700
59
89
119
