WSHD系列

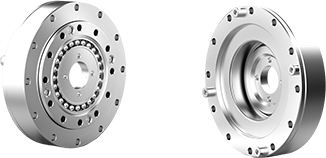

中空礼帽型简易组合(超扁平中空轴) WSHD-I系列是追求扁平极限的类型，与WSHG系列相比，轴向长度缩短了50%，柔轮为超薄中空结构，在输出端装有高刚性滚子交叉轴承，非常适合要求平坦设计的应用。

超薄型-中空机构
高刚性
高转矩容量
输入输出同轴
优良的定位精密和旋转精度

产品特点

轻量紧凑

体积小，重量轻
高精度

背隙<15弧秒
传输效率高

效率：70%-90%
使用寿命长

寿命＞10000h
传动比大

单级传动比50-120
性能稳定

无冲击，噪音低：低于60dB，承载能力高

产品系列参数表

型号	减速比	输入2000r/ min时额定转矩 Nm	启动停止容许最大扭矩 Nm	平均负载转矩容许最大值 Nm	瞬间容许最大转矩 Nm	容许输入最高转速 r/ min	容许平均输入转速 r/ min	背隙 arc sec
14	50	3.5	11.4	4.6	23	8000	3500	15
14	100	5.1	18	7	33	8000	3500	15
17	50	12	22	17	46	7000	3500	15
17	100	16	35	26	67	7000	3500	15
20	50	16	37	23	66	6000	3500	15
20	100	28	54	32	90	6000	3500	15
25	50	25	66	36	121	5500	3500	15
25	100	47	110	75	184	5500	3500	15
