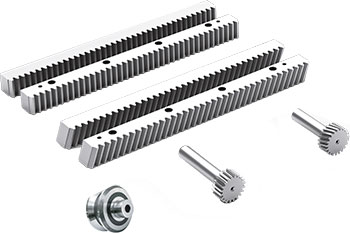

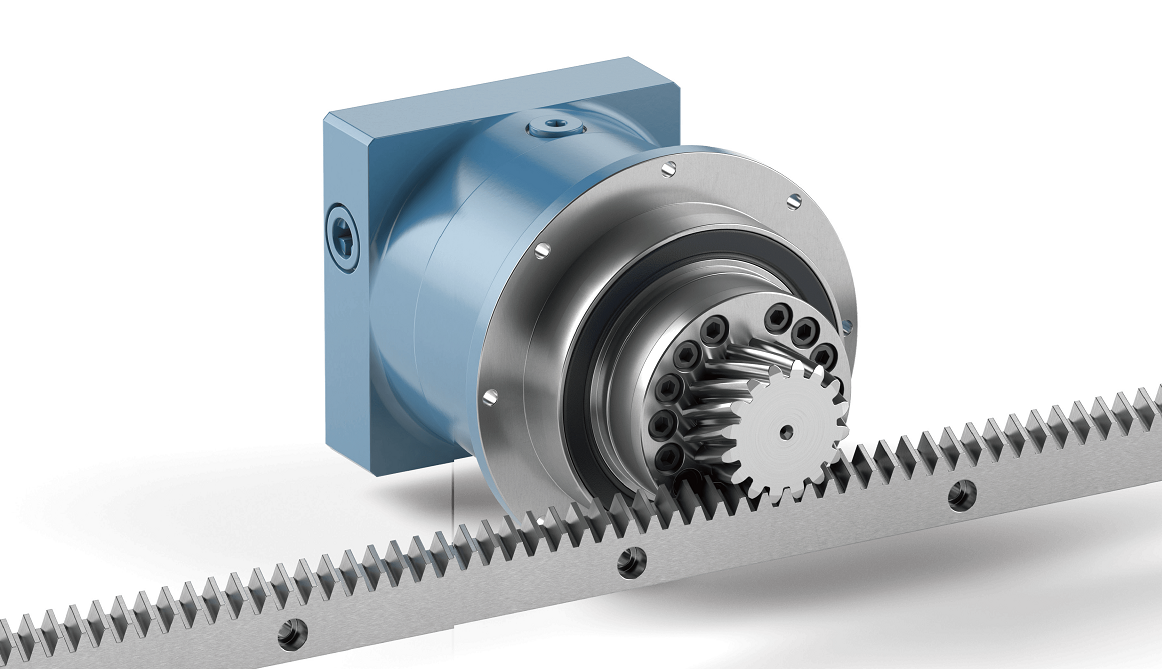

齿轮齿条

精度等级：DIN 6h25, 8e27,10e27
材料：S45C,SCM440
齿型：直齿，斜齿
齿面处理：磨削，精铣
硬度处理：硬化处理，调制，无硬度处理
模数：1.5-10
压力角:20度
总齿节误差:0.036mm/1000mm; 0.1mm/1000mm; 0.2mm/1000mm

产品特点

一

模数从1.5到10可选
二

精度等级Q5-Q10可选
三

不同材质和加工工艺可选
四

提供自动化组合方案
五

高精度，理想传动

减速机性能资料参数表

齿条型号 Code					模数 Module			L		齿数 Tooth No.		B		A0		A1		D			I			孔数 Hole No.		A		C1		C2			E		D1		I1		C3
CSTGH		010		05	1			499.51		159		15		15		14		-			-			-		-		-		-			-		-		-		-
CSTGH		015		05	1.5			499.51		106		19		19		17.5		62.44			124.88			4		8		7		11			7		29		440.5		5.7
CSTGH		015		10	1.5			999.03		212		19		19		17.5		62.44			124.88			8		8		7		11			7		29		941		5.7
CSTGH		020		05	2			502.65		80		24		24		22		62.83			125.66			4		8		7		11			7		31.3		440.1		5.7
CSTGH		020		10	2			1005.31		160		24		24		22		62.83			125.66			8		8		7		11			7		31.3		942.7		5.7
CSTGH		030		05	3			508.94		54		29		29		26		63.62			127.23			4		9		10		15			9		34.4		440.1		7.7
CSTGH		030		10	3			1017.88		108		29		29		26		63.62			127.23			8		9		10		15			9		34.4		949.1		7.7
CSTGH		040		05	4			502.65		40		39		39		35		62.83			125.66			4		12		10		15			9		37.5		427.7		7.7
CSTGH		040		10	4			1005.31		80		39		39		35		62.83			125.66			8		12		10		15			9		37.5		930.3		7.7
CSTGH		050		05	5			502.65		32		49		39		34		62.83			125.66			4		12		14		20			13		30.1		442.4		11.7
CSTGH		050		10	5			1005.31		64		49		39		34		62.83			125.66			8		12		14		20			13		30.1		945		11.7
CSTGH		060		05	6			508.94		27		59		49		43		63.62			127.23			4		16		18		26			17		31.4		446.1		15.7
CSTGH		060		10	6			1017.88		54		59		49		43		63.62			127.23			8		16		18		26			17		31.4		955.0		15.7
CSTGH		080		05	8			502.65		20		79		79		71		62.83			125.66			4		25		22		33			21		26.6		449.5		19.7
CSTGH		080		10	8			1005.31		40		79		79		71		62.83			125.66			8		25		22		33			21		26.6		952		19.7
CSTGH		100		10	10			1005.31		32		99		99		89		62.83			125.66			8		32		33		48			32		125.7		753.96		19.7
CSTGH		120		12	12			1017.90		27		120		120		108		63.6			127.23			8		40		39		58			38		127.23		763.4		19.7

参数说明:

精度等级:DIN 6h25

材料:(S45C中碳钢)C45

齿型:直齿

齿面处理:磨削

硬度处理:高過波，硬度为HRC48~52度

四面研磨:有

压力角:20度

总齿节误差:0.036mm/1000mm

型号 Code						模数 Module	L				齿数 Tooth No.		B		A0		A1		D				I			孔数 Hole No.		A			C1		C2		E		D1		I1
CSTMQ			010		05	1	499.51				159		15		15		14		-				-			-		-			-		-		-		-		-
CSTMQ			015		05	1.5	499.51				106		19		19		17.5		62.44				124.88			4		8			7		11		7		29		441.5
CSTMQ			015		10	1.5	999.03				212		19		19		17.5		62.44				124.88			8		8			7		11		7		29		941
CSTMQ			020		05	2	502.65				80		24		24		22		62.83				125.66			4		8			7		11		7		31.3		440.1
CSTMQ			020		10	2	1005.31				160		24		24		22		62.83				125.66			8		8			7		11		7		31.3		942.7
CSTMQ			030		05	3	508.94				54		29		29		26		63.62				127.23			4		9			10		15		9		34.4		440.1
CSTMQ			030		10	3	1017.88				108		29		29		26		63.62				127.23			8		9			10		15		9		34.4		949.1
CSTMQ			040		05	4	502.65				40		39		39		35		62.83				125.66			4		12			10		15		9		37.5		427.7
CSTMQ			040		10	4	1005.31				80		39		39		35		62.83				125.66			8		12			10		15		9		37.5		930.3
CSTMQ			050		05	5	502.65				32		49		39		34		62.83				125.66			4		12			14		20		13		30.1		442.4
CSTMQ			050		10	5	1005.31				64		49		39		34		62.83				125.66			8		12			14		20		13		30.1		945.0
CSTMQ			060		05	6	508.94				27		59		49		43		63.62				127.23			4		16			18		26		17		31.4		446.1
CSTMQ			060		10	6	1017.88				54		59		49		43		63.62				127.23			8		16			18		26		17		31.4		955.0
CSTMQ			080		05	8	502.65				20		79		79		71		62.83				125.66			4		25			22		33		21		26.6		449.5
CSTMQ			080		10	8	1005.31				40		79		79		71		62.83				125.66			8		25			22		33		21		26.6		952
CSTMQ			100		10	10	1005.31				32		99		99		89		62.83				125.66			8		32			33		48		32		125.7		753.96

参数说明:

精度等级:DIN 8e27

材料:S45C

齿型:直齿

齿面处理:精铣

硬度处理:硬度HRC18~20度

四面研磨:无

压力角:20度

总齿节误差:0.1mm/1000mm

型号 Code				模数 Module			L		齿数 Tooth No.		B			A0		A1			D		I				孔数 Hole No.		A		C1				C2		E	D1	I1		C3

CSTMH	010		05	1			499.51		159		15			15		14			-		-				-		-		-				-		-	-	-		-
CSTMH	015		05	1.5			499.51		106		19			19		17.5			62.44		124.88				4		8		7				11		7	29.0	441.5		5.7
CSTMH	015		10	1.5			999.03		212		19			19		17.5			62.44		124.88				8		8		7				11		7	29.0	941.0		5.7
CSTMH	020		05	2			502.65		80		24			24		22			62.83		125.66				4		8		7				11		7	31.3	440.1		5.7
CSTMH	020		10	2			1005.31		160		24			24		22			62.83		125.66				8		8		7				11		7	31.3	942.7		5.7
CSTMH	030		05	3			508.94		54		29			29		26			63.62		127.23				4		9		10				15		9	34.4	440.1		7.7
CSTMH	030		10	3			1017.88		108		29			29		26			63.62		127.23				8		9		10				15		9	34.4	949.1		7.7
CSTMH	040		05	4			502.65		40		39			39		35			62.83		125.66				4		12		10				15		9	37.5	427.7		7.7
CSTMH	040		10	4			1005.31		80		39			39		35			62.83		125.66				8		12		10				15		9	37.5	930.3		7.7
CSTMH	050		05	5			502.65		32		49			39		34			62.83		125.66				4		12		14				20		13	30.1	442.4		11.7
CSTMH	050		10	5			1005.31		64		49			39		34			62.83		125.66				8		12		14				20		13	30.1	945		11.7
CSTMH	060		05	6			508.94		27		59			49		43			63.62		127.23				4		16		18				26		17	31.4	446.1		15.7
CSTMH	060		10	6			1017.88		54		59			49		43			63.62		127.23				8		16		18				26		17	31.4	955		15.7
CSTMH	080		05	8			502.65		20		79			79		71			62.83		125.66				4		25		22				33		21	26.6	449.5		19.7
CSTMH	080		10	8			1005.31		40		79			79		71			62.83		125.66				8		25		22				33		21	26.6	952		19.7
CSTMH	100		10	10			1005.31		32		99			99		89			62.83		125.66				8		32		33				48		32	125.7	753.96		19.7

参数说明:

精度等级:DIN 10e27

材料:S45C

齿型:直齿

齿面处理:精铣

硬度处理:高週波，硬度为HRC48~52度

四面研磨:无

压力角:20度

总齿节误差:0.2mm/1000mm

新

WANSHSIN Racks, Pinions & Rollers Catalog
